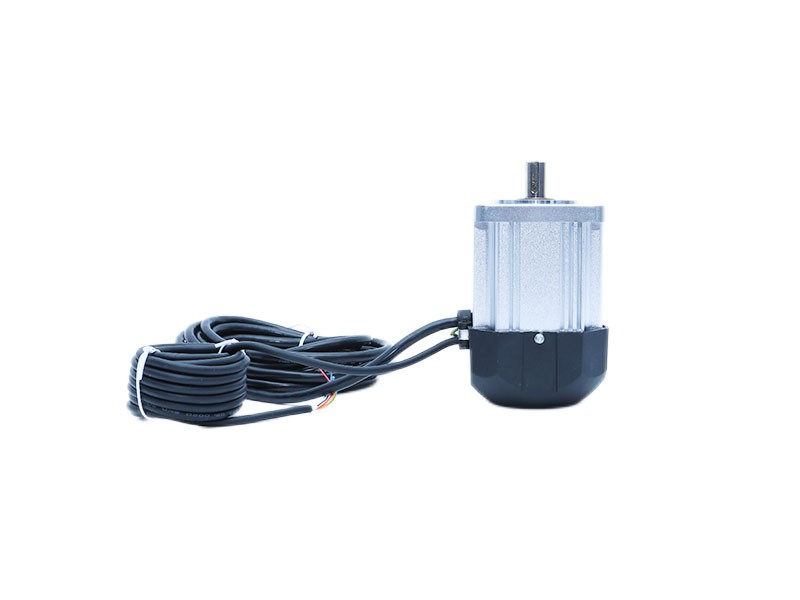

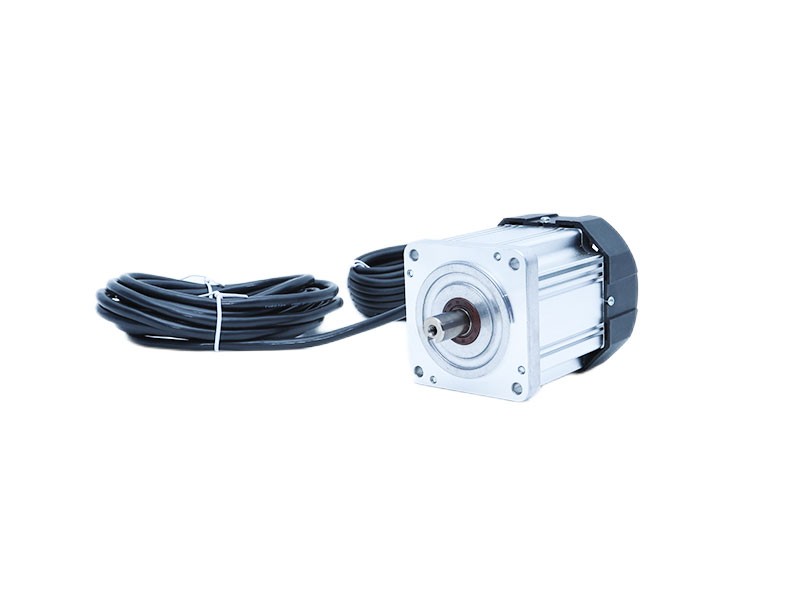

繞組連接方式

Star

霍爾分布角度

120 degree electrical angle

電阻公差

±10% @20℃

電感公差

±20% @1kHz

環境溫度

-20℃~+50℃

絕緣電阻

100MΩMin. ,500VDC

介電強度

1800VAC for one minute

徑向間隙

0.02Max. (450 g-load)

軸向間隙

0.08Max. (450 g-load)

絕緣等級

Class F

極數

4

相數

3

額定電壓 VDC

24/48/AC100/AV220

額定轉速 RPM

3000

額定功率 W

125

230

320

額定轉矩 N.m

0.4

0.7

1

額定電流 A

8.7

2.16

4.32

峰值轉矩 N.m

1.2

2.1

3

峰值電流 A

15

21

36

轉矩常數 N.m/A

0.11

0.11

0.11

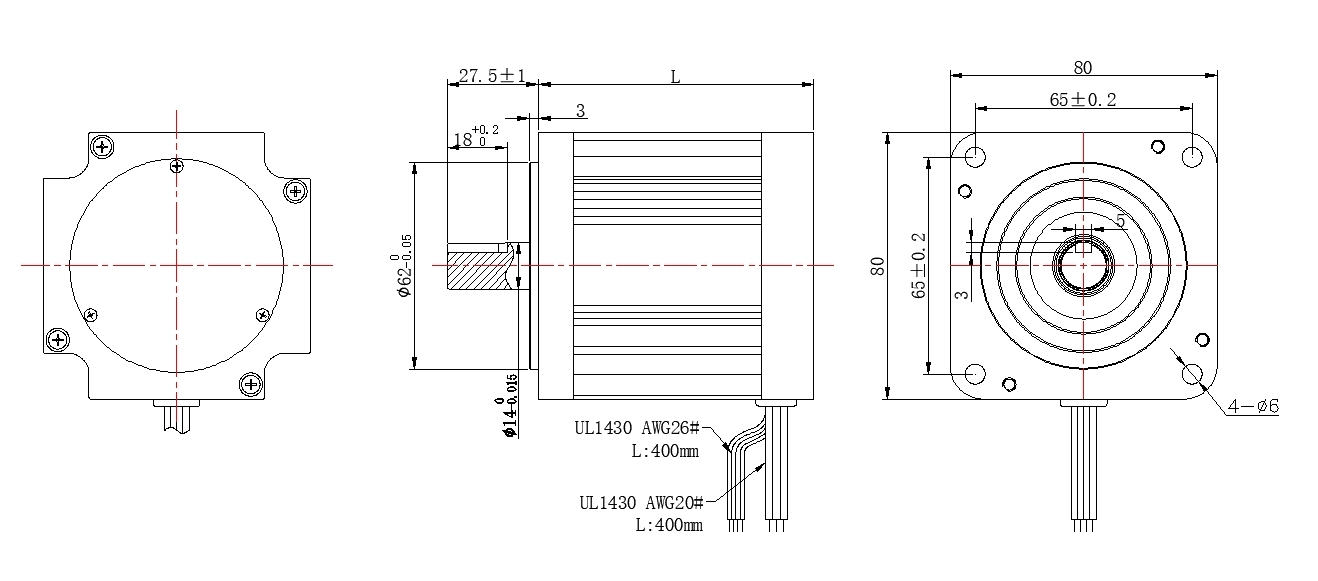

機身長度 mm

80

105

125

重量 Kg

2

2.5

3

RED（紅色）

UL1430 26AWG

Vcc

Hall positive：+5V~+24V DC

BLUE（藍色）

HALL A

GREEN（綠色）

HALL B

WHITE（白色）

HALL C

BLACK（黑色）

GND

HALL negative

YELLOW（黃色）

UL1430 18AWG

PHASE U

RED（紅色）

PHASE V

BLACK（黑色）

PHASE W
